U系列

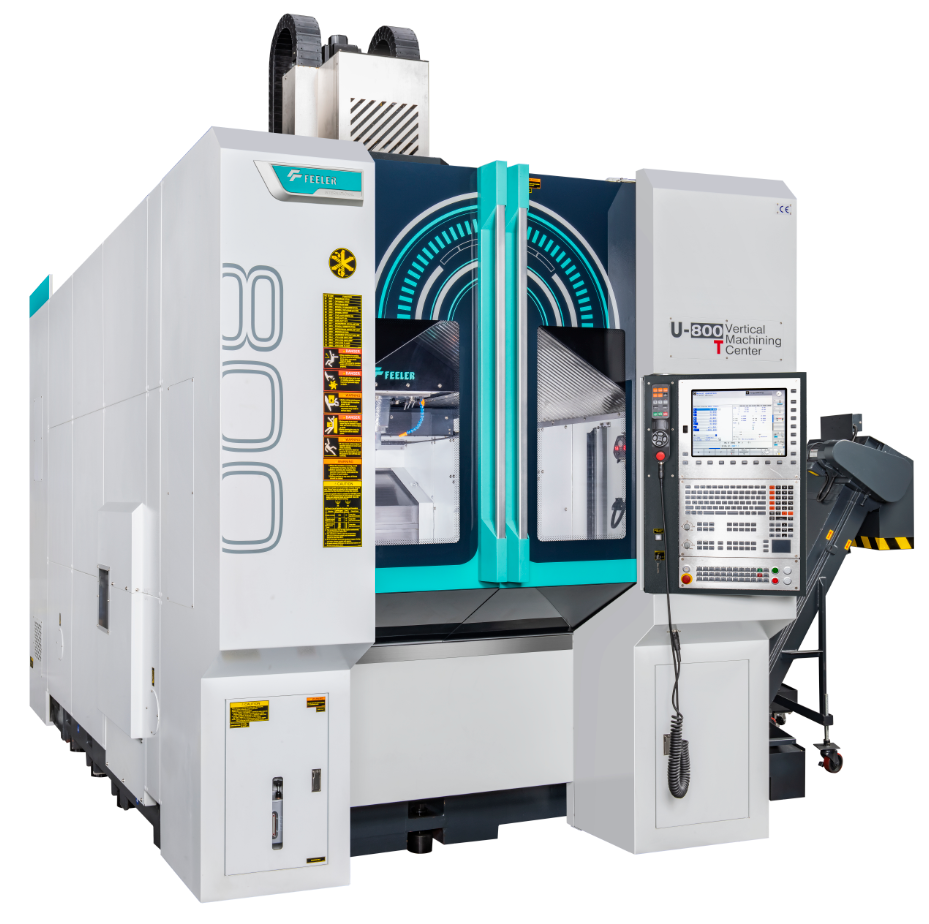

五軸立式加工中心機 U-800



天車式架構:
•提供加工空間寬敞,可使操作加工者更加“容易”且“清楚”地觀察加工銑製過程,並有效提升吊運裝卸大型工件.

底座立柱U型架構:
•U型架構設計,提升結構剛性及加工精確度已達減少累積誤差、容許進給速度高(三軸48m/min)、空間行程利用佳亦可容許盤面徑大.

三軸(重疊)與兩旋轉軸分離設計:
•可避免程式加工點與兩旋轉軸交叉點之間距離,因旋轉產生弧度誤差與三軸移動誤差之累積阿貝誤差易於誤差補償,提升機台高穩定性與高精度.

三軸運動區域與加工區域分開:
•有效提升機除屑空間上效益,並提高系統防屑能力、與防汙能力(封閉式加工區域),促使機構穩定化延長使用壽命進而提升加工品質
•旋轉軸轉速提升於800rpm,使轉台具有高速旋削功能。



行程

X軸行程 800mm
Y軸行程 935mm
Z軸行程 640mm
A軸旋轉角度 +120°~-120  °
C軸旋轉角度 360°
主軸鼻端至工作台面距離 85mm(正負5mm)-640mm(正負5mm)
工作台面至地面距離 900mm(正負5mm)

主軸

主軸轉速 直結式12,000rpm(內藏式18,000rpm)
主軸孔錐度 7/24 錐度 NO.40(BT-40)
主軸馬達功率 20/37 Kw

加速進給

X軸快速進給速度 48mm/min
Y軸快速進給速度 48mm/min
Z軸快速進給速度 48mm/min
